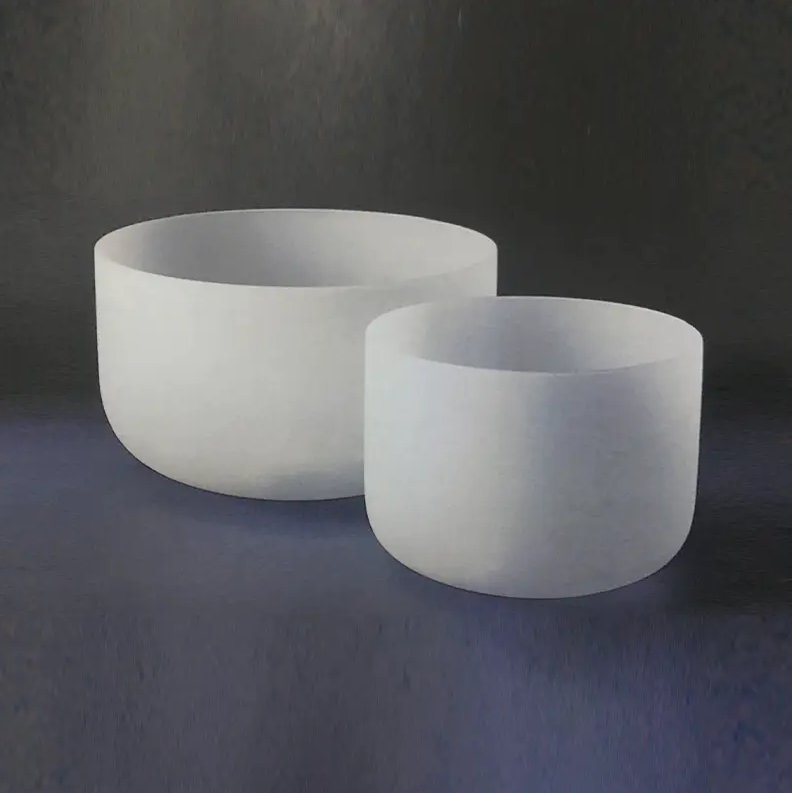

Как оптимизировать работу кварцевого тигля?

Ключевые стратегии оптимизации Кварцевый Тигель Производительность

Самый эффективный способ оптимизировать работу кварцевого тигля — контролировать температурные градиенты, соблюдать строгие протоколы загрязнения и подбирать марку тигля в соответствии с конкретной температурой процесса и химической средой. Эти три фактора вместе являются причиной большинства преждевременных отказов и потерь выходной мощности в полупроводниковых, солнечных и лабораторных приложениях. В следующих разделах каждый рычаг оптимизации описан с практическими рекомендациями.

Выберите подходящую марку тигля для вашего процесса

Не все кварцевые тигли равны. Чистота сырого кремнезема, метод производства (плавленный или синтетический) и содержание OH определяют верхнюю температуру эксплуатации и химическую стойкость. Использование тигля с несоответствующими техническими характеристиками является наиболее распространенной причиной раннего выхода из строя.

Сравнение обычных марок тиглей

Для кремниевых процессов Чохральского (CZ) используются тигли синтетического качества с уровнем металлических примесей ниже всего 1 ppm являются обязательными. Использование материала стандартного качества приводит к попаданию примесей железа, алюминия и кальция непосредственно в расплав, что снижает срок службы неосновных носителей и производительность устройства.

Контролируйте температурные градиенты, чтобы предотвратить растрескивание

Кварц имеет очень низкий коэффициент теплового расширения (~0,55 × 10⁻⁶/°C), но он хрупок. Быстрые изменения температуры создают крутые градиенты внутренних напряжений, которые превышают модуль разрушения материала ( ~50 МПа ), вызывая растрескивание или катастрофический перелом.

Рекомендуемые скорости нагрева и охлаждения

• Ниже 200 °C: линейное изменение не более 10 °С/мин — поверхностная влага и адсорбированные газы должны выходить постепенно.
• от 200 °C до 600 °C: ограничение до 5 °С/мин — этот диапазон пересекает переходную зону α–β кристобалита, где изменения объема значительны.
• 600 °C до температуры процесса: 3–5 °С/мин характерно для тиглей больших размеров (диаметр > 300 мм).
• Охлаждение: всегда следуйте контролируемому спуску; закалка свыше 800 °C приводит к необратимым микроразрушениям даже без видимых трещин.

При выращивании кремния CZ обычной практикой является выдержка тигля при температуре 900 °C в течение 30–60 минут во время начального подъема, чтобы уравновесить температуру по всей толщине стенки перед повышением до точки плавления кремния (1414 ° C).

Минимизируйте расстекловывание для продления срока службы

Девитрификация — превращение аморфного кремнезема в кристаллический кристобалит — начинается примерно при 1000 °С и ускоряется выше 1200 °C. Как только расстекловывание распространяется по внутренней стенке, тигель становится механически нестабильным и его необходимо заменить. Это основная причина сокращения срока службы тигля при высоких температурах.

Меры предотвращения расстекловывания

• Сведите к минимуму загрязнение щелочными металлами. Ионы натрия и калия действуют как катализаторы нуклеации. Даже остатки отпечатков пальцев, содержащие натрий, могут инициировать расстекловывание в точке контакта.
• Используйте защитные покрытия. Тонкий слой нитрида кремния (Si₃N₄) или сульфата бария (BaSO₄) на внутренней стенке замедляет фронт кристаллизации. Было показано, что при использовании солнечной энергии покрытия BaSO₄ продлевают срок службы тигля за счет 15–30% .
• Ограничьте совокупное воздействие высоких температур. Отслеживайте общее количество часов при температуре выше 1100 °C; большинство тиглей высокой чистоты рассчитаны на 100–200 часов в этом диапазоне до того, как расстекловывание станет структурно значимым.
• Работайте в инертной или восстановительной атмосфере. Среда, богатая кислородом, ускоряет реакции поверхностного окисления, которые способствуют зарождению кристаллитов.

Внедрить строгие протоколы загрязнения и обращения с ним

Поверхностное загрязнение не только вызывает расстекловывание, но и вносит примеси в чувствительные расплавы. В процессах CZ полупроводников одна частица силицида железа размером 0,5 мкм может генерировать достаточное количество железа, чтобы сократить срок службы неосновных носителей пластины ниже допустимых пределов в соседней секции кристалла.

Рекомендации по обращению и очистке

1. Всегда обращайтесь с тиглями с перчатки для чистых помещений (нитрил или полиэтилен, без металлов) — никогда голыми руками.
2. Предварительно очистите новые тигли разбавленным раствором HF (обычно 2–5% HF в течение 10–15 минут) с последующей тщательной промывкой деионизированной водой для удаления производственных поверхностных оксидов металлов.
3. Высушите тигли в чистой печи при температуре 120 °C не менее 2 часа перед использованием, чтобы удалить адсорбированную влагу, которая может вызвать сильное разбрызгивание во время нагрева.
4. Хранить в герметичных, защищенных от пыли контейнерах; даже кратковременное воздействие в стандартных лабораторных условиях может привести к осаждению на поверхности частиц, которые трудно удалить после спекания.
5. Перед каждым использованием проверяйте внутренние поверхности под УФ-светом — органические остатки флуоресцируют и указывают на незавершенную очистку.

Оптимизация загрузки тигля и уровня заполнения

То, как загружается тигель, напрямую влияет на распределение термических напряжений и динамику расплава. Неправильная загрузка создает локальные горячие точки, неравномерную кристаллизацию и концентрацию механических напряжений, которые сокращают срок службы тигля.

• Заполняйте не более чем на 80% от номинальной емкости. Переполнение увеличивает гидростатическое давление на боковые стенки при повышенной температуре, при которой кварц размягчается выше ~ 1665 ° C (температура размягчения). При температуре 1200 °C деформация ползучести становится измеряемой при длительной нагрузке.
• Загружайте шихту равномерно. Размещение большого куска поликремния с одной стороны создает асимметричный нагрев во время плавления, создавая изгибающие моменты в стенке тигля.
• Избегайте прямого контакта кусков шихты со стенками тигля во время загрузки. Удар во время загрузки является основной причиной образования подповерхностных микротрещин, которые распространяются только после того, как тигель достигает технологической температуры.
• Для процессов, связанных с вращением (например, вытягивание CZ), проверьте концентричность вращения. Даже Эксцентриситет 0,5 мм при вращении тигля со скоростью 5–10 об/мин возникают циклические механические напряжения, которые могут утомлять основание при многократном проходе.

Мониторинг и замена на основе измеримых показателей

Если полагаться исключительно на визуальный осмотр, это приведет либо к преждевременной замене (напрасная трата средств), либо к задержке замены (риск сбоя технологического процесса). Вместо этого объедините несколько индикаторов для принятия решений на основе данных.

Критерии решения о замене

Внедрение журнала жизненного цикла тигля — отслеживание пиковой температуры, продолжительности и результатов проверки после цикла каждого цикла — обычно снижает число непредвиденных сбоев за счет 40–60% по сравнению с заменой только по времени, на основе данных крупномасштабного производства кремниевых слитков.

Используйте контроль атмосферы и давления

Атмосфера, окружающая тигель во время работы, оказывает непосредственное влияние как на материал тигля, так и на чистоту расплава. Оптимизация атмосферных условий — это недорогой и эффективный рычаг, который часто упускается из виду в стандартных рабочих процедурах.

• Продувка инертным газом (аргоном или азотом): Поток аргона в 10–20 л/мин Использование печей CZ снижает испарение SiO с поверхности расплава, который в противном случае откладывался бы на более холодных стенках печи и повторно загрязнял расплав в последующих циклах.
• Режим пониженного давления: Бег в 20–50 мбар (по сравнению с атмосферным) во время роста CZ снижает парциальное давление CO, подавляя внедрение углерода в кристалл без ускорения растворения кварца.
• Избегайте водяного пара: Даже 10 ppm H₂O в атмосфере печи заметно увеличивает содержание OH в расплаве, что увеличивает образование доноров кислорода в кремниевых пластинах во время последующих стадий низкотемпературного отжига.

Резюме: Практический контрольный список оптимизации

Следующий контрольный список объединяет основные действия, описанные выше, в повторяемый предварительный и текущий протокол:

1. Убедитесь, что марка тигля соответствует требованиям к температуре процесса и чистоте.
2. Очистите разбавленным HF, промойте деионизированной водой и высушите при температуре 120 °C в течение ≥ 2 часов.
3. Осмотрите внутреннюю поверхность под УФ-светом; Отбраковывайте тигли с остатками или микротрещинами.
4. Нагрузка заряжается равномерно до мощности ≤ 80%; избегайте ударов о стену во время загрузки.
5. Линейное изменение температуры по протоколу: ≤ 5 °C/мин в переходной зоне 200–600 °C; держать при 900 ° C для термического равновесия.
6. Поддерживайте поток инертного газа и заданное давление в печи на протяжении всего цикла.
7. Прохладный при контролируемом спуске; никогда не подвергайте закалке выше 800 °C.
8. Зарегистрируйте данные запуска и проверьте наличие индикаторов расстекловывания, утончения стенок и загрязнения перед очисткой для повторного использования.

Последовательное применение этих шагов продлевает средний срок службы тигля, снижает затраты на материалы за один цикл и, что наиболее важно, защищает качество расплава продукта или кристаллов, выращенных в нем.
