Как выбрать правильный размер кварцевой трубки для вашего проекта?

Выбор правильного трубка из кварцевого стекла Размер требует соответствия четырем параметрам вашему применению: внешний диаметр (НД), толщина стенки, длина и марка материала. Получите все четыре правильно, и ваш кварцевая трубчатая печь , УФ-лампа, полупроводниковая диффузионная система или инфракрасный обогреватель будут надежно работать в соответствии со спецификациями. Если пропустить одно — особенно толщину стенок в герметичной или вакуумной системе — и трубка может треснуть, разрушиться или выйти из строя термически. В этом руководстве представлена структурированная система отбора инженеров, менеджеров по закупкам и лаборантов, занимающихся поиском поставщиков. плавленый кварц или трубка из плавленого кварца продукция для промышленного и научного применения.

Процесс выбора состоит из пяти этапов: (1) определить тепловую и химическую среду, (2) определить требуемый внешний диаметр и диаметр отверстия, (3) рассчитать минимальную толщину стенки для работы под давлением или вакуумом, (4) выбрать правильный вариант кварцевые трубки класс (прозрачный, с низким содержанием OH, молочный или цветной) и (5) подтвердите наличие и время выполнения у вашего поставщик трубок из кварцевого стекла . Каждый шаг подробно описан ниже со справочными данными и рабочими примерами.

Ассортимент трубок из кварцевого стекла: шесть стандартных форм

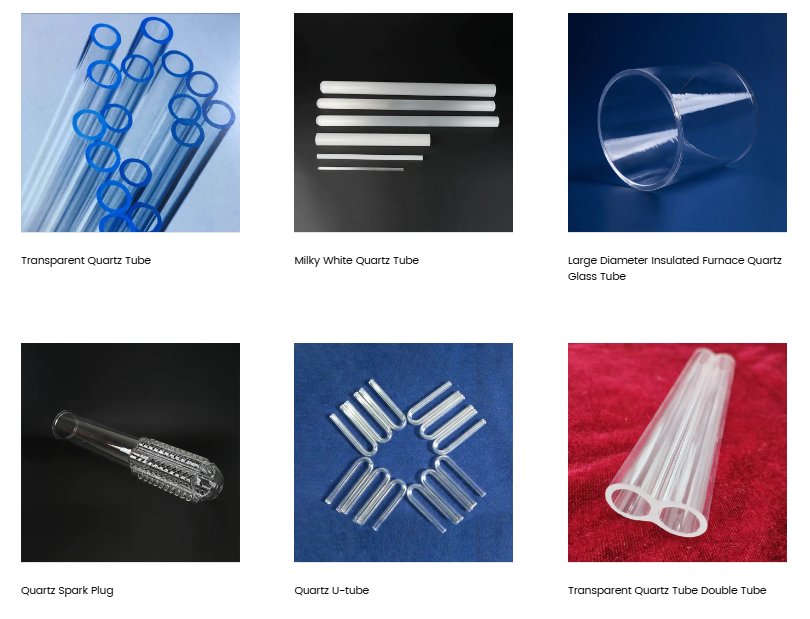

На изображении ниже показаны шесть типичных форм продукции от Yancheng Mingyang. трубка из кварцевого стекла диапазон. Каждая форма соответствует определенным требованиям применения: от стандартных прозрачных трубок до сложных двойных и U-образных геометрий.

Из представленного ассортимента продукции: Прозрачная кварцевая трубка (вверху слева, с синим кончиком) — стандартный прозрачный трубка из плавленого кварца с содержанием SiO2 более 99,9% и оптическим пропусканием более 93%, используется в УФ-лампах, полупроводниковых печах и оптических приборах. Молочно-белая кварцевая трубка (вверху в центре) — полупрозрачная (непрозрачная) трубка, полученная путем контролируемого барботирования во время сварки, оптимизированная для применения в инфракрасном нагреве, где требуется диффузное распределение излучения. Изолированная печь большого диаметра из кварцевого стекла (вверху справа) — широкоствольный высокотемпературная кварцевая трубка для диффузионных печей и CVD-реакторов при непрерывной эксплуатации до 1200°C. Кварцевая свеча зажигания (внизу слева) — прецизионно обработанный кварцевый компонент, демонстрирующий возможности вторичной переработки на заводе в Минъяне. Кварцевая U-образная трубка (внизу по центру) — изогнутый кварцевая трубка для теплообменников и систем рециркуляции жидкости. Прозрачная кварцевая трубка Double Tube (справа внизу) — соосный двухходовой стеклянная трубка для применений, требующих двух независимых каналов для жидкости или газа в одном корпусе, таких как лампы УФ-стерилизации и специальные химические реакторы.

Шаг 1: Определите тепловую и химическую среду

Прежде чем указывать какое-либо измерение, определите операционную среду. Кварцевое стекло работает иначе, чем боросиликатное ( высокий боросиликат стекло размягчается примерно при 820°C; плавленый кварц размягчается при 1665°C), поэтому первый вопрос заключается в том, действительно ли применение требует кварца или достаточно боросиликатного стекла, используемого в мерных чашках с высоким содержанием боросиликата, треугольных колбах и воронках треугольной формы в химических лабораториях. Если рабочая температура в течение длительного времени превышает 500°С или ожидается термический шок (быстрые циклы нагрева/охлаждения), правильным выбором будет кварц.

Химическая совместимость – второй экологический фактор. Трубка из кварцевого стекла устойчив практически ко всем кислотам (за исключением соляной, серной, азотной и плавиковой) и большинству органических растворителей, что делает его стандартным выбором для подачи агрессивных сред в трубопроводах химической промышленности. В медицинских и лабораторных условиях его биосовместимость делает его пригодным для стерилизационного оборудования и аналитических инструментов. Для применений, связанных с плавиковой кислотой или горячей фосфорной кислотой, требуются альтернативные материалы, такие как трубки с футеровкой из ПТФЭ.

Шаг 2. Определите внешний диаметр и отверстие для вашего применения.

Внешний диаметр (НД) определяется фитингом, фланцем или отверстием печи, в которое он должен вписаться. Диаметр отверстия (внутренний диаметр, внутренний диаметр) определяется скоростью потока жидкости или газа или компонентом, который должен проходить через трубку (например, нагревательным элементом или заготовкой оптического волокна). На горизонтальной диаграмме ниже показаны наиболее распространенные диапазоны наружного диаметра для каждой основной категории применения. кварцевые трубки .

Диаграмма показывает, что для изготовления полупроводниковых печных трубок требуется самый широкий диапазон наружного диаметра — от 50 до 200 мм — что обусловлено необходимостью размещения партий кремниевых пластин диаметром 150, 200 и 300 мм внутри канала печи. Это самый крупный и востребованный сегмент высокотемпературная кварцевая трубка продуктов и обычно требует изолированных трубок из кварцевого стекла для печи большого диаметра, таких как показанная на изображении продукта выше. УФ-гермицидные лампы и галогенные инфракрасные нагревательные трубки занимают конец с узким диаметром (8–25 мм и 10–20 мм соответственно), где основными критериями выбора являются строгие допуски по внешнему диаметру и отличное пропускание УФ-излучения, а не несущая способность конструкции. Лабораторные и оптоволоконные опорные трубки охватывают умеренный диапазон (4–30 мм) и часто требуют самых жестких допусков на размеры — обычно допуск на внешний диаметр составляет ±0,1 мм для прецизионных оптических приложений. Трубопроводы химических реакторов охватывают самый широкий практический диапазон повседневных закупок: от 15 мм до более 100 мм, в зависимости от скорости потока и масштаба реактора. Для изготовленная на заказ кварцевая трубка требования, выходящие за рамки стандартных диапазонов, Yancheng Mingyang предлагает чертежи и обработку в соответствии со спецификацией с подтвержденным контролем размеров.

Шаг 3. Рассчитайте минимальную толщину стенки для работы под давлением и вакуумом.

Толщина стенки является наиболее важным для безопасности параметром. кварцевая трубка выбор. Недостаточная толщина стенки приводит к разрыву трубки под внутренним давлением или разрушению под внешним вакуумом. Следующая формула (из трубопроводов химического завода ASME B31.3, адаптированная для стеклянных материалов) дает консервативную первую оценку:

t_min = (P x OD) / (2 x S P)

Где P = внутреннее манометрическое давление (МПа), OD = внешний диаметр (мм), S = допустимое напряжение для плавленого кварца (примерно 7 МПа для длительной нагрузки при комнатной температуре; при температуре выше 800°C уменьшить на 50%). Для кварца рекомендуется коэффициент запаса прочности не менее 4x из-за его хрупкого разрушения.

• Пример 1 (конверт УФ-лампы): Внешний диаметр = 20 мм, внутреннее давление примерно атмосферное (0 манометрического). Минимальная стенка: стандартная толщина 1,0–1,5 мм. Основной движущей силой является механическая надежность обращения, а не давление.
• Пример 2 (химический реактор под давлением, 0,3 МПа): НД = 50 мм, Р = 0,3 МПа, S = 7 МПа. t_min = (0,3 х 50) / (2 х 7 0,3) = 15/14,3 = 1,05 мм. Примените 4-кратный коэффициент запаса прочности: минимальная толщина стенки = 4,2 мм. Для стандартной доступности укажите толщину стены 5 мм.
• Пример 3 (диффузионная печь полупроводников, вакуум до 0,01 Па): Давление обрушения управляет. Для трубки с внешним диаметром 100 мм минимальная стенка для работы в вакууме обычно составляет 3–4 мм, что подтверждено анализом методом конечных элементов. Проконсультируйтесь с вашим поставщик трубок из кварцевого стекла для подтверждения толщины стенки при номинальном вакууме.

Для кварцевая трубчатая печь При применении при атмосферном давлении толщина стенок в первую очередь определяется управлением температурным градиентом: более тонкие стенки быстрее уравновешивают температуру (меньшее термическое напряжение), но имеют меньшую механическую прочность. Для стандартных труб атмосферной печи толщина стенки 2–3 мм типична для наружного диаметра 50–100 мм.

Шаг 4. Выберите подходящую марку кварца для вашего применения.

Не все трубка из кварцевого стекла оценки взаимозаменяемы. Марка определяет содержание гидроксила (ОН), спектр пропускания, плотность пузырьков и качество поверхности — каждый из которых влияет на производительность в конкретных приложениях. На диаграмме ниже сравниваются четыре основные оценки по шести критериям отбора.

На диаграмме показаны компромиссы между тремя наиболее часто приобретаемыми марками кварцевых трубок. Прозрачный кварц с высоким содержанием OH (показано на изображении как трубки с синими наконечниками) превосходно пропускает УФ-излучение и имеет оптическую прозрачность, что делает его стандартным выбором для УФ кварцевая трубка такие приложения, как бактерицидные лампы, упаковка УФ-светодиодов, кварцевые кюветы с УФ-излучением и УФ кварцевая пластина компоненты. Однако его относительно высокое содержание гидроксила (обычно 150–300 ppm OH) делает его непригодным для использования в ртутных лампах высокого давления или металлогалогенных HID-источниках, где поглощение OH при длине волны 2,72 микрона вызывает преждевременное потемнение лампы. Трубка из дегидроксилированного кварца с низким содержанием OH с содержанием OH ниже 10 частей на миллион (и ниже 5 частей на миллион, достижимого за счет вакуумного дегидроксилирования) имеет наивысший балл по оси низкого содержания ОН и является правильным выбором для колпаков газоразрядных ламп, трубок галогенных ламп и кварцевых нагревателей дальнего инфракрасного диапазона, где трубка должна эффективно передавать ИК-излучение в течение всего срока службы. Молочная (непрозрачная) кварцевая трубка полностью жертвует передачей УФ и видимого света в обмен на превосходное диффузное ИК-излучение, что делает его предпочтительным сортом для инфракрасных кварцевых трубчатых нагревателей и сборок кварцевых нагревателей из углеродного волокна, где требуется равномерное распределение тепла по поверхности трубки. Как сорта с низким содержанием OH, так и молочные сорта сохраняют такую ​​же превосходную термическую и химическую стойкость, что и прозрачный кварц. Для применений, требующих подтверждения содержания SiO2 выше 99,9%, таких как полупроводниковые CVD-трубки, кварцевый тигель приложения или плавленый кварц rods используются в качестве подставок для лабораторных кварцевых тиглей — у поставщика необходимо запросить сертификат анализа (CoA).

Шаг 5. Допуски по длине, стандарты размеров и специальные спецификации

Стандартные трубки из кварцевого стекла поставляются длиной 1000 мм, 1500 мм и 2000 мм. Длина обрезки с допуском ±1 мм является стандартной; более жесткие допуски (±0,5 мм или выше) доступны для прецизионных оптических и полупроводниковых приложений с дополнительным временем выполнения заказа. На приведенной ниже диаграмме показано, как требования к допускам на размеры влияют на практическую доступность диапазона наружного диаметра на стандартном производственном предприятии.

Линейная диаграмма демонстрирует фундаментальный компромисс при закупке кварцевых трубок: по мере ужесточения требований к допускам на размеры максимально достижимый внешний диаметр уменьшается из-за ограничений операций точного волочения и шлифования. При стандартном классе допуска (±1 мм) доступны наружные диаметры до 200 мм, что охватывает весь спектр применений в полупроводниковых печах и крупных химических реакторах. При допуске оптического уровня (±0,2 мм) практический максимальный внешний диаметр составляет примерно 80 мм, что соответствует большинству лабораторных применений и применений опорных трубок для преформ оптического волокна. При допуске полупроводникового класса (±0,1 мм) максимальный внешний диаметр составляет около 50 мм, что отражает интенсивные операции шлифования и полировки, необходимые для достижения такого уровня точности на хрупком материале. Для изготовленная на заказ кварцевая трубка требования, которые сочетают в себе большой внешний диаметр с жесткими допусками (например, трубка с внешним диаметром 150 мм и допуском ±0,2 мм для специализированного реактора MOCVD), являются типичными увеличенными сроками выполнения работ, составляющими 4–8 недель, и их следует учитывать при планировании проекта. Yancheng Mingyang предлагает инженерные консультации по размерным характеристикам, чтобы помочь клиентам определить минимальный класс допуска, который удовлетворяет их функциональным требованиям, избегая завышенных спецификаций, которые неоправданно продлевают время поставки и увеличивают стоимость закупок.

Справочник по выбору кварцевых трубок для конкретного применения

В следующей таблице четырехэтапная схема выбора объединена в краткое справочное руководство для наиболее распространенных применений трубок из кварцевого стекла. Он охватывает весь спектр продукции от стандартных трубка из кварцевого стекла высокой чистоты и стержень из кварцевого стекла компоненты для специализированных нагревательных и оптических изделий.

Изделия из кварцевого стекла за пределами трубок: расширенный ассортимент продукции

Пока трубка из кварцевого стекла и стеклянная трубка Продукты составляют основу ассортимента продукции, Yancheng Mingyang поставляет широкий ассортимент изделий из кварца и специального стекла, которые удовлетворяют дополнительные потребности. К ним относятся стержень из кварцевого стеклаs (стержни из плавленого кварца и кристаллические стержни из кварца) для оптических и структурных применений, лист кварцевого стекла и окно из кварцевого стекла панели для вакуумных камер и оптических сборок, УФ кварцевая пластина и УФ-круглая кварцевая пластина с отверстиями для систем фотолитографии и УФ-отверждения, а также Кварцевые кюветы с УФ-плавлением и quartz cuvette rectangular formats for spectroscopy and analytical instruments.

В сегменте отопительной продукции компания производит галогеновый обогреватель инфракрасный трубки, Дальний инфракрасный кварцевый трубчатый обогреватель сборки и кварцевый нагреватель из углеродного волокна и инфракрасная нагревательная трубка из кварцевого углеродного волокна продукты для промышленного нагрева. В этих нагревательных продуктах используются кварцевые трубки молочного цвета и с низким содержанием ОН, чтобы максимизировать эффективность инфракрасного излучения. Для лабораторных и научных исследований в ассортимент входят: лабораторный кварцевый тигель и кварцевый тигель для лабораторий продукты, непрозрачный тигель из плавленого кварца для роста кристаллов и прозрачный кварцевый тигель варианты для процессов, требующих визуального контроля за расплавом. К специальным товарам относятся инструменты из кварцевого стекла , высокий боросиликат measuring cup , воронка треугольной формы и треугольная колба химия стеклянная посуда — соединение стандартной лабораторной посуды и высокопроизводительных кварцевых сегментов.

Компания также поставляет звуковые лечебные инструменты в том числе хрустальная поющая чаша , Хрустальные алхимические чаши , Кварцевый камертон , Хрустальный поющий треугольник , Хрустальная арфа и Кристалл, поющий Святой Грааль продукты — растущая область применения, которая использует свойства акустического резонанса плавленого кварцевого стекла высокой чистоты для использования в терапевтических и музыкальных инструментах.
