Используется ли кварц при плавке?

Используется ли кварц в плавке: прямой ответ

Да, кварц непосредственно используется в процессах плавки и высокотемпературной плавки, особенно в виде кварцевый тигель , сосуд из плавленого кварца, содержащий расплавленный кремний во время выращивания кристаллов в полупроводниковой и фотоэлектрической промышленности. Кварцевый тигель является основным продуктом, изготовленным из кварцевого песка высокой чистоты для фотоэлектрической и полупроводниковой областей, и в основном используется для поддержки непрерывной кристаллизации в условиях высоких температур. Он функционирует как расходуемое кварцевое устройство, используемое для хранения поликремниевого сырья, когда оно нагревается выше точки плавления и вытягивается в монокристаллический слиток. Этот материал выбран потому, что обычные огнеупоры или металлы не могут поддерживать химическую чистоту, необходимую для кремния электронного и солнечного качества, в то время как кварцевое стекло может. С этого момента в этой статье объясняется, почему кварц так эффективно выполняет эту роль, чем различаются кварцевые тигли полупроводникового и фотоэлектрического класса, как они устроены внутри и как покупатели могут выбрать правильный продукт из кварцевого стекла для своей собственной линии плавки или термической обработки.

Кварцевый тигель обладает свойствами чистоты, однородности и устойчивости к высоким температурам. С точки зрения физического термического поведения точка деформации типичного кварцевого тигля равна около 1100 градусов Цельсия , температура размягчения около 1730 градусов по Цельсию , а максимальная температура непрерывного использования составляет около 1100 градусов Цельсия , которая на короткое время может достигать примерно 1450 градусов Цельсия. Высокая чистота в сочетании с устойчивой устойчивостью к высоким температурам обеспечивает основу для надежного вытягивания монокристаллов кремниевым стержнем и стабильного качества монокристаллов, что делает кварцевый тигель одним из ключевых вспомогательных материалов в системе вытягивания монокристаллов. Кварцевые тигли обычно делятся на две категории в зависимости от их применения: кварцевые тигли полупроводникового класса (электронного класса) и кварцевые тигли фотоэлектрического класса (солнечного класса), каждый из которых изготавливается с различной чистотой и структурными характеристиками.

Почему кварцевое стекло выдерживает термические требования при плавке

Кварцевое стекло, также называемое плавленым кварцем или плавленым кварцем, производится путем плавления чрезвычайно чистого диоксида кремния при температуре, превышающей 1700 градусов по Цельсию, а затем охлаждения его до некристаллического аморфного твердого вещества. Эта аморфная структура придает кварцевому стеклу очень низкий коэффициент теплового расширения, что означает, что материал не растрескивается при многократном нагревании и охлаждении - свойство, которое важно во время циклов плавки, используемых в печах для вытягивания кристаллов. В отличие от обычного натриево-кальциевого стекла, изделия из трубок из кварцевого стекла высокой чистоты и стержней из кварцевого стекла могут выдерживать резкие перепады температур без разрушения, поэтому компоненты окон из кварцевого стекла и листового кварцевого стекла также широко используются в качестве смотровых окон и структурных элементов в высокотемпературном печном оборудовании.

Химическая чистота — вторая причина, по которой кварц хорошо себя чувствует в плавильных условиях. Любая металлическая примесь, мигрирующая со стенок тигля в расплавленный кремний, может изменить электрические свойства полученного кристалла, что недопустимо в производстве полупроводников. Трубка из кварцевого стекла высокой чистоты, стержни из кварцевого кристалла и заготовка стержней из кварцевого стекла очищаются для минимизации содержания микроэлементов, таких как железо, алюминий и щелочные металлы, сохраняя химическую стабильность расплава на протяжении всего процесса вытягивания. В приведенной ниже таблице представлено общее сравнение ключевых рабочих характеристик плавленого кварца и двух других традиционных огнеупорных материалов, часто обсуждаемых в литературе по проектированию печей, и показано, почему плавленый кварц остается предпочтительным материалом футеровки для расплавов кремния.

Это сравнение с горизонтальной полосой показывает, что плавленое кварцевое стекло занимает особенно высокое место по химической чистоте и термостойкости — двум характеристикам, наиболее важным для удержания расплавленного кремния без его загрязнения. Рейтинг стабильности размеров отражает очень низкий коэффициент теплового расширения, описанный ранее, который сохраняет форму тигля неизменной даже при работе печи в условиях сильного нагрева. Оптическая прозрачность включена, поскольку она позволяет операторам визуально контролировать уровень расплава и границу роста кристаллов, не открывая печь, что является практическим преимуществом окон из кварцевого стекла и компонентов просмотра листов кварцевого стекла. Механическая твердость оценивается более умеренно, поскольку кварцевое стекло прочно при сжатии, но может стать хрупким при внезапном механическом воздействии, поэтому при установке и снятии лабораторного кварцевого тигля или лабораторной установки с кварцевым тиглем важны правила осторожного обращения. В целом, диаграмма показывает, что сочетание чистоты, термической устойчивости и стабильности, а не сырая твердость, делает плавленый кварц стандартным выбором для сосудов для плавки кремния.

Полупроводниковый и фотоэлектрический кварцевый тигель

Кварцевые тигли обычно разделяют на полупроводниковые (также называемые электронными) и фотоэлектрические (также называемые солнечными) категории, и это различие основано на уровне чистоты, требуемом для последующего применения. Тигли полупроводникового класса поддерживают рост слитков монокристаллического кремния, которые в конечном итоге будут нарезаны на пластины для интегральных схем, где примеси даже на уровне частей на миллиард могут повлиять на производительность устройства, поэтому эти тигли производятся с самым строгим контролем чистоты и самыми строгими спецификациями внутреннего слоя. Тигли фотоэлектрического класса поддерживают кремниевые слитки, предназначенные для солнечных элементов, где допуск на чистоту несколько шире, поскольку характеристики солнечных элементов менее чувствительны к следам примесей, чем характеристики логики и чипов памяти, что позволяет найти другой баланс между экономической эффективностью тигля и техническими характеристиками.

На этой диаграмме сравниваются кварцевые тигли полупроводникового и фотоэлектрического класса по шести качественным характеристикам, которые наиболее важны для покупателей, приобретающих кварцевые тигли для использования в лабораторных или производственных печах. Профиль полупроводникового класса расширяется за счет чистоты, контроля пузырьков и однородности стенок, что отражает более жесткие производственные допуски, необходимые для сырья для изготовления пластин. Профиль фотоэлектрического класса по-прежнему охватывает широкую область диаграммы, что указывает на то, что он остается продуктом с высокими эксплуатационными характеристиками, но с более сбалансированным распределением прозрачности и термической стабильности, а не с максимальным увеличением каждого параметра. Устойчивость к расстекловыванию, то есть устойчивость к нежелательной кристаллизации поверхности стекла при длительном воздействии тепла, практически одинакова между двумя марками, поскольку обе марки изготовлены из плавленого кварца со схожими базовыми термическими химическими свойствами. Покупатели, оценивающие лабораторный образец кварцевого тигля или полную производственную партию, могут использовать этот тип системы сравнения, чтобы решить, какая марка соответствует их конкретной продолжительности цикла плавки и целевому значению чистоты продукта.

Структура кварцевого тигля: изометрический вид

Производственный кварцевый тигель – это не единый однородный слой стекла. Обычно он состоит из внешнего непрозрачного слоя, обеспечивающего структурную поддержку и распределение тепла, прозрачного или полупрозрачного внутреннего слоя, который вступает в прямой контакт с расплавленным кремнием, а во многих конструкциях пузырькового слоя, расположенного между ними, который помогает управлять тепловым напряжением и выделением газа во время цикла плавления. На диаграмме ниже представлен изометрический вид с разметкой этой слоистой структуры, который полезен для понимания того, почему непрозрачный тигель из плавленого кварца и прозрачный кварцевый тигель часто относятся к разным зонам одного и того же семейства продуктов, а не к совершенно отдельным линиям продуктов.

Внешний непрозрачный слой, видимый на диаграмме, состоит из мелких, плотно упакованных частиц кремнезема, которые равномерно рассеивают тепло вокруг стенок тигля и обеспечивают механическую жесткость, необходимую для удержания веса кремниевой загрузки во время длительного цикла вытягивания. Прямо под ним находится пузырьковый переходный слой, который содержит контролируемое распределение микроскопических газовых карманов, которые помогают поглощать напряжение теплового расширения и снижают риск растрескивания при нагревании тигля от температуры окружающей среды до рабочего диапазона. Самый внутренний прозрачный слой изготовлен из кремнезема высочайшей чистоты и с наименьшим количеством пузырьков, поскольку это поверхность, которая непосредственно соприкасается с расплавленным кремнием и, следовательно, оказывает наибольшее влияние на контроль загрязнения. Профиль обода и стенки, показанный в основании диаграммы, спроектирован с учетом определенного градиента толщины: более толстый у основания, чтобы выдерживать вес расплава, и постепенно сужающийся к ободу, что помогает тигелю сохранять стабильность размеров на протяжении всего теплового цикла. Понимание этой многослойной конструкции помогает группам по закупкам оценить, соответствует ли поставляемый образец кварцевого тигля, будь то непрозрачный тигель из плавленого кварца или тигель из прозрачного кварца, внутреннему качеству, ожидаемому для конкретной печи и процесса вытягивания.

Производственный процесс и контроль качества

Производство кварцевого тигля начинается с получения кварцевого песка высокой чистоты, который подвергается просеиванию и химической обработке для удаления металлических примесей перед подачей в ротационную формовочную печь. Внутри печи песок плавится при чрезвычайно высокой температуре, пока форма вращается, позволяя центробежной силе равномерно распределять расплавленный кремнезем и создавать слоистую структуру стенок, описанную в предыдущем разделе. После начальной стадии формования тигель проходит ряд этапов отделки, включая обрезку кромок, проверку поверхности и проверку размеров, а затем проходит окончательную проверку качества, которая оценивает распределение пузырьков, однородность толщины стенок и оптическую прозрачность внутреннего слоя. Поскольку загрязнение на любом этапе может поставить под угрозу всю партию, производственные мощности, предназначенные для производства кварцевого стекла, включая линии кварцевых тиглей, трубок из кварцевого стекла и стержней из кварцевого стекла, поддерживают контролируемую чистую среду, отделенную от обычной промышленной пыли и взвешенных в воздухе частиц.

Эта гистограмма иллюстрирует относительный временной вес каждого основного этапа производства на типичной линии по производству кварцевых тиглей, основанный на общих описаниях процессов, распространенных в литературе по производству плавленого кварца, а не на каком-либо одном фиксированном графике. Этап ротационного плавления занимает наибольшую долю времени обработки, поскольку именно на нем формируется слоистая структура стенок и где контроль температуры должен быть наиболее точным, чтобы избежать неравномерности толщины стенок. Подготовка сырья также требует относительно много времени, поскольку невозможно провести срочную сортировку и очистку кварцевого песка до требуемого уровня чистоты без риска загрязнения на более позднем этапе процесса. Охлаждение также требует тщательно контролируемого графика, поскольку слишком быстрое охлаждение большой детали из кварцевого стекла может вызвать внутреннее напряжение, которое впоследствии приведет к растрескиванию во время работы печи. Обработка и проверка занимают сравнительно более короткие промежутки в общем графике, но они остаются важными показателями качества, которые определяют, соответствует ли готовый кварцевый тигель или соответствующий прибор из кварцевого стекла размерным и оптическим стандартам, требуемым клиентами полупроводниковой и фотоэлектрической промышленности.

Помимо плавки кремния: более широкое семейство продуктов из кварцевого стекла

Хотя кварцевый тигель играет центральную роль в выплавке кремния, тот же базовый материал используется для широкого спектра специальных изделий из оптического стекла, используемых в лабораторных, промышленных и даже оздоровительных целях. Трубка из кварцевого стекла высокой чистоты и стержень из кварцевого стекла используются для изготовления лабораторного оборудования, такого как лабораторный набор с кварцевым тиглем, сборки стеклянных труб и изготовленных на заказ стержней из плавленого кварца для исследовательских сред, где требуются химическая инертность и термостойкость. Компоненты листа кварцевого стекла и оконных компонентов из кварцевого стекла, а также кварцевая пластина УФ-излучения и круглая кварцевая пластина УФ-излучения с отверстиями используются там, где требуется пропускание ультрафиолета или доступ к высокотемпературному наблюдению, поскольку обычное стекло не пропускает ультрафиолетовые волны так эффективно, как плавленый кварц. Стержни из плавленого кварца и кристаллические стержни кварца также формуются в компоненты галогенных нагревателей и инфракрасных нагревательных трубок, включая кварцевые трубчатые нагреватели, кварцевые нагреватели из углеродного волокна и изделия из кварцевых углеродных волоконных инфракрасных нагревательных трубок, которые основаны на той же чистоте и стойкости к тепловому удару, которые делают кварц в первую очередь подходящим для выплавки кремния.

Интересным развитием технологии кварцевого стекла является его использование в инструментах звукового лечения. Поскольку плавленному кварцу можно придать точную, равномерную толщину стенок и он создает чистый, устойчивый резонанс при вибрации, его используют для изготовления поющих чаш, хрустальных алхимических чаш, хрустального поющего треугольника, хрустальной арфы, кварцевого камертона и хрустального поющего Святого Грааля. Эти инструменты основаны на тех же методах ротационного плавления и прецизионного контроля стенок, которые используются при производстве тиглей, но применяются для другой акустической цели, а не для тепловой. Другие вспомогательные лабораторные предметы, изготовленные из того же базового материала из плавленого кварца, включают кювету из плавленого кварца УФ-излучением, прямоугольную кварцевую кювету, компоненты лодочки из термостойкого кварцевого стекла высокой чистоты и лабораторную посуду общего назначения, такую ​​​​как треугольная колба, воронка треугольной формы и мерный стакан с высоким содержанием боросиликата, все из которых выигрывают от химической стабильности, свойственной плавленному кварцу и стеклу с высоким содержанием боросиликатного стекла.

Эта кольцевая диаграмма представляет собой общее качественное представление о том, как плавленое кварцевое стекло распределяется по основным сегментам применения, на основе типичных отраслевых категорий продукции, а не конкретного статистического исследования. Сегмент тиглей и полупроводников вместе с лабораторной посудой составляют наибольшую часть диаграммы, что отражает тот факт, что термическая обработка и аналитическая химия остаются наиболее распространенными видами применения плавленого кварца высокой чистоты. Применение нагревательных и инфракрасных трубок занимает значительный средний сегмент, поскольку компоненты инфракрасных нагревательных трубок из кварцевого углеродного волокна и галогенных нагревателей постоянно растут, поскольку промышленное и бытовое нагревательное оборудование все чаще отдает предпочтение быстродействующим инфракрасным элементам. Применение оптических и ультрафиолетовых окон, включая изделия из кварцевых пластин и окон из кварцевого стекла, образует меньший, но стабильный сегмент, связанный со специализированными инструментами и стерилизационным оборудованием, которое зависит от пропускания ультрафиолета. Сегмент звуковых лечебных инструментов является самым маленьким по сравнению с ним, но он представляет собой особую нишу, где акустические свойства плавленого кварца, а не его термические или оптические свойства, являются основным фактором ценности, показывая, как один базовый материал может использоваться в самых разных отраслях конечного использования.

Выбор подходящего кварцевого тигля или компонента из кварцевого стекла

Выбор между кварцевым тиглем полупроводникового и фотоэлектрического класса или между различными характеристиками трубки из кварцевого стекла и стержня из кварцевого стекла следует начинать с четкого определения диапазона рабочих температур и допуска по чистоте получаемого продукта. Покупателям также следует учитывать толщину стенок тигля и структуру слоев, поскольку более толстый внешний непрозрачный слой обычно обеспечивает более длительные циклы выдергивания монокристаллов, а более тонкий и однородный внутренний прозрачный слой обеспечивает меньший риск загрязнения. В следующем списке обобщены практические критерии выбора, которые обычно проверяют команды по закупкам и инженерам, прежде чем окончательно оформить заказ на кварцевый тигель или соответствующие компоненты из плавленого кварца.

• Подтвердите максимальную постоянную рабочую температуру и кратковременную пиковую температуру, которую тигель или трубка должны выдерживать во время предполагаемого цикла плавки или нагрева.
• Сопоставьте степень чистоты с чувствительностью последующего продукта, выбрав полупроводниковую марку для сырья для изготовления пластин и фотоэлектрическую марку для производства солнечных слитков.
• Просмотрите характеристики распределения пузырьков и однородности стенок, особенно для внутреннего контактного слоя, который непосредственно соприкасается с расплавленным материалом.
• Проверьте допуски на размеры конкретной печи или тянущего оборудования, в которое будет установлен тигель, трубка из кварцевого стекла или стержень из кварцевого стекла.
• Запросите рекомендации по обращению и хранению, чтобы снизить риск термического удара или механического повреждения до того, как компонент начнет эксплуатироваться.

Эта область и линейная диаграмма иллюстрируют общую тенденцию роста внедрения компонентов из плавленого кварца на производственных линиях печей в течение многолетнего периода, что соответствует более широкому расширению производства монокристаллического кремния, о котором сообщалось в цепочке поставок фотоэлектрических и полупроводниковых приборов в последние годы. Устойчивый рост слева направо отражает увеличение мощности печей в масштабах всей отрасли, для каждой из которых требуется собственный набор кварцевых тиглей, трубок из кварцевого стекла и вспомогательных компонентов из плавленого кварца. Заштрихованная область под линией подчеркивает накопительный характер этой потребности, поскольку тигли и сопутствующие компоненты являются расходными материалами, которые необходимо регулярно заменять, а не устанавливать один раз, в отличие от самого печного оборудования. Эта закономерность подчеркивает, почему постоянные и контролируемые поставки кварцевых тиглей и стержней из кварцевого стекла важны для производителей, эксплуатирующих линии непрерывного или почти непрерывного выращивания кристаллов. Покупатели, оценивающие долгосрочные отношения поставок, часто ищут поставщиков, которые могут продемонстрировать стабильную производственную мощность, соответствующую такой устойчивой многолетней кривой роста.

О компании Yancheng Mingyang Quartz Products Co., Ltd.

Yancheng Mingyang Quartz Products Co., Ltd. — компания, специализирующаяся на производстве изделий из кварца и специального стекла. Компания Yancheng Mingyang Quartz Products Co., Ltd. является производственным предприятием компании Jinzhou Mingde Quartz Glass Co., Ltd. в Цзянсу. С момента своего создания компания быстро развивалась, внедряя передовые технологии и производственное оборудование в стране и за рубежом, постоянно улучшая качество продукции. Опираясь на собственные преимущества, компания разработала множество продуктов, подходящих для рынка и отвечающих потребностям различных клиентов, и решила множество неотложных производственных задач для своих клиентов по всей цепочке поставок кварца и специального стекла.

В ассортимент продукции компании входят трубки из кварцевого стекла, трубки из кварцевого стекла с двойным отверстием, стержни из кварцевого стекла, кварцевые листы, сапфировые окна, окна из фторидкальциевого стекла, инфракрасные и ультрафиолетовые покрытия, устойчивые к высокому давлению оконные панели из алюмосиликатного стекла, инструменты из кварцевого стекла, инструменты из высокоборосиликатного стекла, кварцевые тигли, кварцевые позолоченные трубки, кварцевые нагреватели, кварцевые инфракрасные нагревательные трубки, нагреватели направленного излучения дальнего инфракрасного диапазона, ультрафиолетовые лампы. бактерицидные лампы и другие специальные виды изделий из кварцевого стекла. Такая широкая производственная сфера позволяет компании поддерживать клиентов, которым необходимы как стандартные кварцевые тигли и трубки из кварцевого стекла, так и более специализированные изделия, такие как сапфировое окно и компоненты трубок инфракрасного нагрева, в рамках отношений с одним поставщиком.

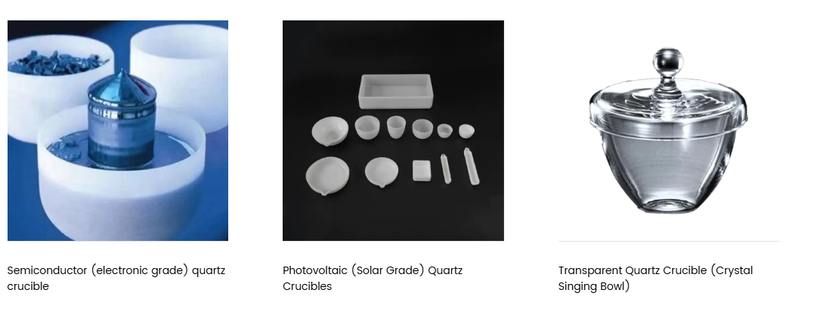

Примеры продукции, показанные выше, иллюстрируют диапазон внутри семейства кварцевых тиглей: от полупроводникового кварцевого тигля (электронного класса) с характерной слоистой структурой стенок до набора фотоэлектрических (солнечного класса) кварцевых тиглей разных размеров для различной мощности печи и прозрачного кварцевого тигля, чья прозрачная тонкостенная форма также ценится как хрустальная поющая чаша в звуковых лечебных целях. Этот визуальный ряд демонстрирует, как один и тот же материал из плавленого кварца и производственный опыт воплощаются в продуктах для самых разных отраслей конечного использования: от выплавки кристаллов кремния до лабораторной посуды и акустических инструментов, и все это производится с одинаковым вниманием к чистоте и структурной точности.
