Каковы основные преимущества кварцевых тиглей по сравнению с керамическими или графитовыми тиглями?

Кварцевый тигель представляет собой специальный термостойкий контейнер из диоксида кремния высокой чистоты, играющий незаменимую роль при высокотемпературной плавке, выращивании кристаллов и очистке материалов. Кварцевый тигель, являющийся важным функциональным расходным материалом в современной промышленности, играет ключевую роль в фотоэлектрической, полупроводниковой, оптической стекольной и других отраслях промышленности благодаря своим уникальным физическим и химическим свойствам.

1. Основные характеристики кварцевого тигля

Характеристики материала
Основным сырьем кварцевого тигля является диоксид кремния высокой чистоты. Его чистота является ключевым показателем качества и производительности кварцевого тигля и оказывает решающее влияние на стабильность, химическую инертность и срок службы тигля в высокотемпературной среде.

В обычных отраслях промышленности, таких как производство стекла, обжиг керамики и другие отрасли, требования к чистоте кварцевых тиглей относительно мягкие, но обычно они должны достигать более 99,9%. Кварцевые тигли этого уровня чистоты могут соответствовать основным требованиям, предъявляемым к высокотемпературным контейнерам в общепромышленных производственных процессах, например, выдерживать определенные высокие температуры и противостоять эрозии обычных химикатов.

В этих сценариях применения кварцевые тигли в основном используются для хранения расплавленного стекла, керамических суспензий и других материалов. Их чистота может гарантировать, что при относительно низких температурах и коротком времени нагрева не будет существенного вредного воздействия на качество продукции из-за присутствия примесей.

Однако в таких высокотехнологичных областях, как полупроводники и фотоэлектрика, требования к чистоте кварцевых тиглей достигли почти высокого уровня. Чистота кремнезема в кварцевые тигли сверхвысокой чистоты чрезвычайно высока, и содержание примесей необходимо строго контролировать на уровне ppm (частей на миллион). Это связано с тем, что в полупроводниковой и фотоэлектрической промышленности обрабатываемые материалы чрезвычайно чувствительны к примесям. Даже следовые количества примесей могут вызвать серьезные проблемы, такие как дефекты кристаллов и ухудшение электрических характеристик, тем самым влияя на характеристики и выход конечного продукта.

Например, при выращивании монокристаллического кремния кварцевый тигель используется в качестве контейнера для кремниевых материалов. Примеси внутри него могут диффундировать в кристалл кремния, влияя на чистоту и электрические свойства кристалла кремния и, таким образом, влияя на эффективность преобразования солнечных элементов и производительность полупроводниковых устройств. Поэтому, чтобы удовлетворить потребности этих высокотехнологичных отраслей, кварцевые тигли сверхвысокой чистоты строго контролируются с точки зрения выбора сырья, контроля производственного процесса и проверки качества, чтобы гарантировать, что их чистота достигает чрезвычайно высоких стандартов.

Физическая форма

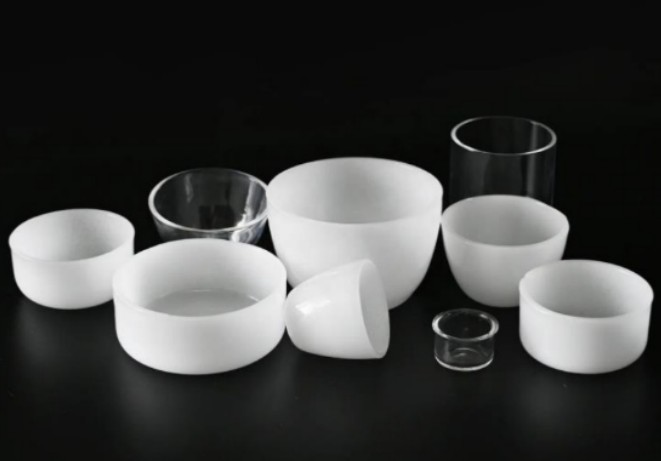

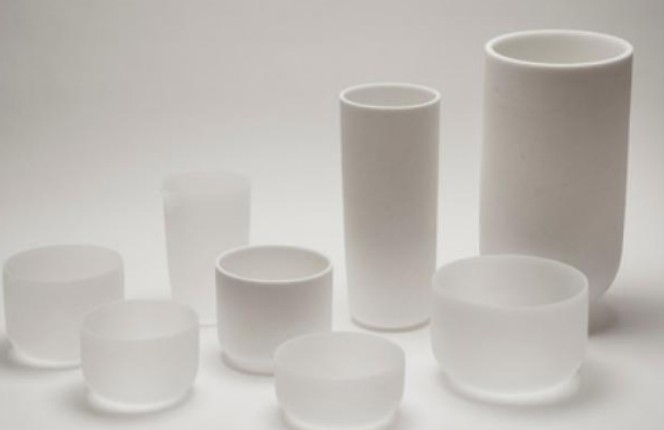

Кварцевый тигельs прозрачны или полупрозрачны на вид, и это уникальное оптическое свойство тесно связано с его внутренней микроструктурой. Кварцевые тигли высокой чистоты обычно имеют высокую прозрачность, поскольку в них очень мало внутренних примесей и относительно полная кристаллическая структура, а свет меньше рассеивается и поглощается при распространении внутри.

Этот высокопрозрачный кварцевый тигель не только красив на вид, но также может обеспечить четкое поле зрения в некоторых экспериментах и ​​производствах, требующих наблюдения за состоянием расплавленных материалов или реакционными процессами, что удобно отслеживать операторам в режиме реального времени.

Напротив, если кварцевый тигель содержит следы пузырьков или других примесей, свет во время распространения встретит больше границ рассеивания, что приведет к рассеиванию и отражению света, что сделает тигель полупрозрачным или непрозрачным. Наличие пузырьков не только ухудшает прозрачность тигля, но также может отрицательно сказаться на прочности и стабильности тигля при высоких температурах. Например, во время высокотемпературного нагрева пузырьки могут расширяться или лопаться, вызывая трещины или повреждения поверхности тигля, что влияет на срок его службы и безопасность.

Обработка поверхности
Современные кварцевые тигли часто имеют специальные покрытия на внутренней стенке. Наиболее распространенным материалом покрытия является нитрид кремния, который может эффективно предотвращать прилипание расплавленного материала к внутренней стенке тигля, а также в определенной степени продлевать срок службы тигля. Равномерность и адгезия покрытия являются важными показателями качества тигля.

2. Эксплуатационные преимущества кварцевых тиглей

Отличная термостойкость
Кварцевый тигельs превосходно работают в условиях высоких температур. Его уникальная молекулярная структура диоксида кремния обеспечивает превосходную стабильность при высоких температурах и может сохранять структурную целостность в условиях постоянных высоких температур. Такая термостойкость обусловлена ​​особым типом связи кремний-кислород в кварцевых материалах, который имеет высокую энергию связи и стабильную структуру.

В практическом применении кварцевые тигли могут длительное время выдерживать высокотемпературную среду, необходимую для плавления металлов или роста кристаллов, без размягчения и деформации, что значительно лучше, чем обычные керамические изделия. Стоит отметить, что высокая температурная стабильность кварцевого тигля отражается не только в статической термостойкости, но и в процессе динамического изменения температуры. Он может сохранять хорошие механические свойства, чего трудно достичь многим другим материалам.

Отличная химическая стабильность
Химическая инертность кварцевого тигля чрезвычайно высока. В обычных условиях плавки он демонстрирует отличную коррозионную стойкость к большинству химикатов. Особенно в кислых средах, кварцевые тигли практически не реагируют с обычными неорганическими кислотами, что обеспечивает чистоту процесса плавки. Конечно, следует отметить, что кварцевые материалы более чувствительны к некоторым сильным кислотам, таким как плавиковая кислота и горячая фосфорная кислота, а также легко подвергаются коррозии в сильнощелочных средах.

Эта избирательная химическая стабильность делает кварцевые тигли незаменимым выбором в таких областях, как производство полупроводников и фотоэлектрическая энергетика, где требуется чрезвычайно высокая чистота. При фактическом использовании такая химическая инертность не только обеспечивает стабильность процесса, но и позволяет избежать риска загрязнения расплава.

Хорошие тепловые свойства
Теплофизические свойства кварцевых материалов весьма уникальны. Его коэффициент теплового расширения чрезвычайно низок, а это означает, что размер кварцевого тигля очень мало меняется в процессе повышения и понижения температуры. Эта особенность дает два существенных преимущества: во-первых, она может поддерживать хорошую стабильность размеров во время циклических изменений температуры; во-вторых, это снижает риск структурных повреждений, вызванных термическим напряжением.

Хотя кварцевые тигли обладают определенной способностью противостоять тепловому удару, пользователям все равно необходимо соблюдать осторожность, чтобы избежать резких перепадов температуры, поскольку быстрый тепловой удар все равно может вызвать микротрещины. В реальной эксплуатации рекомендуется использовать программу постепенного нагрева и охлаждения, которая может максимизировать преимущества термических характеристик кварцевых тиглей и продлить срок их службы.

Гарантия чистоты
Высокая чистота – одна из самых важных особенностей кварцевых тиглей. Кварцевые тигли, изготовленные с использованием передовых процессов очистки, могут иметь чрезвычайно низкий уровень примесей. Это преимущество чистоты важно для таких процессов, как выращивание монокристаллов полупроводников, которые требуют чрезвычайно высокой чистоты материала.

Гарантия чистоты кварцевых тиглей в основном отражается в трех аспектах: во-первых, сырье строго проверяется и очищается; во-вторых, производственный процесс осуществляется в чистой среде; и, наконец, готовый продукт проходит многочисленные тесты на чистоту. Такой всесторонний контроль качества гарантирует, что кварцевый тигель не станет источником загрязнения во время использования.

Требования к чистоте для разных областей применения также различаются. Высокопроизводительные полупроводниковые приложения обычно требуют кварцевых тиглей высочайшей чистоты, в то время как некоторые промышленные приложения могут соответствующим образом ослабить стандарты.

3. Обзор производственного процесса

Производство кварцевые тигли Это точный и сложный процесс, включающий множество ключевых звеньев процесса. Первый – этап подготовки сырья. Производство высококачественных кварцевых тиглей должно начинаться со строгой проверки сырья. Высококачественная кварцевая руда должна пройти множество процессов физического отбора, таких как классификация частиц по размеру, магнитная сепарация и удаление железа, а также флотационная очистка.

Затем проводится глубокая химическая очистка, включающая процесс кислотной промывки, высокотемпературное хлорирование и очистку сверхчистой воды, чтобы гарантировать, что чистота сырья достигает более 99,99%. Очищенное сырье должно пройти множество процедур контроля качества, таких как обнаружение ICP-MS, лазерный анализ размера частиц и тестирование содержания влаги, чтобы заложить основу для последующей обработки.

Формование плавлением является основным звеном производственного процесса. В настоящее время двумя основными технологическими маршрутами являются дуговой метод и метод плавления. Производство дуговым методом осуществляется в условиях высокого вакуума с использованием системы графитовых электродов высокой чистоты, кварцевый песок плавится путем точного контроля энергии дуги, а затем для достижения равномерного формования используется центробежная система с компьютерным управлением.

Этот процесс требует мониторинга распределения температурного поля в реальном времени для обеспечения стабильности расплавленного состояния. В методе плавки используется специальная печь с многотемпературным контролем зоны, плавится в защитной атмосфере, используется высокоточная графитовая форма для формования и, наконец, устраняется внутреннее напряжение посредством процесса градиентного охлаждения. Оба процесса имеют свои преимущества и подходят для производства тиглей различных характеристик и назначения.

Сформированная заготовка тигля должна пройти ряд процессов точной механической обработки и обработки поверхности. Обработка включает прецизионную обрезку на станке с ЧПУ, полировку внутренней поверхности и обработку кромок для обеспечения точности размеров и качества поверхности. Технология поверхностного покрытия особенно важна, и передовые процессы, такие как плазменное напыление или химическое осаждение CVD из паровой фазы, используются для формирования однородного и плотного защитного слоя нитрида кремния на внутренней стенке тигля.

Для дальнейшего улучшения характеристик продукта необходимы специальные процессы, такие как ультразвуковая очистка, обработка поверхности и антистатическая обработка. Эти этапы тонкой обработки напрямую связаны со сроком службы и стабильностью процесса тигля.

Для обеспечения качества продукции создана полная система контроля качества. При определении размеров используются такие технологии, как трехмерное лазерное сканирование, высокоточное тестирование округлости и ультразвуковое измерение толщины, для достижения полноразмерного цифрового контроля.

Испытания производительности включают испытания на высокотемпературную деформацию, испытания на термический удар и анализ чистоты для моделирования реальных условий использования и проверки надежности продукта. В звене неразрушающего контроля используются такие технологии, как рентгеновская дефектоскопия, ультразвуковой контроль и оптическая автоматическая сортировка, чтобы гарантировать отсутствие внутренних дефектов в изделии. Каждое звено тестирования имеет строгие стандарты качества, и неквалифицированные продукты будут немедленно изолированы и обработаны.

4. Основные области применения

Применение в фотоэлектрической промышленности:
В цепочке фотоэлектрической промышленности кварцевые тигли играют ключевую роль, особенно при выращивании монокристаллического кремния. При использовании метода Чохральского для получения монокристаллического кремния кварцевый тигель, как и емкость с расплавленным кремнием, должен выдерживать высокотемпературную среду более 1600°С. Особенность кварцевых тиглей фотоэлектрического класса заключается в том, что: во-первых, их внутренняя стенка обычно должна быть покрыта покрытием из нитрида кремния, которое может предотвратить прилипание расплава кремния к стенке тигля и эффективно контролировать проникновение кислорода; во-вторых, из-за требований к чрезвычайной чистоте при выращивании монокристаллического кремния тигель должен быть изготовлен из кварцевого песка сверхвысокой чистоты, а содержание металлических примесей должно контролироваться на уровне частей на миллиард.

Стоит отметить, что в условиях непрерывной высокотемпературной работы кварцевый тигель постепенно кристаллизуется и образует кварцевую фазу, что значительно снижает механическую прочность тигля. Поэтому фотоэлектрические тигли обычно проектируются как одноразовые изделия, и для каждой печи выращивания монокристаллического кремния необходимо заменять новый тигель.

Применение в производстве полупроводников:
Полупроводниковая промышленность выдвинула более жесткие технические требования к кварцевым тиглям. В процессе подготовки монокристаллов кремния для интегральных схем кварцевые тигли должны не только обеспечивать чрезвычайно высокую чистоту, но также обладать превосходной термической стабильностью и точностью размеров.

К особенностям тиглей полупроводникового класса относятся: во-первых, приготовление дуговым методом необходимо проводить под защитой аргона сверхвысокой чистоты во избежание возможного загрязнения; во-вторых, процесс обработки внутренней поверхности более сложен, и толщину покрытия необходимо контролировать с точностью до микрона; в-третьих, существуют строгие требования к термической истории тигля и необходимо обеспечить, чтобы при высоких температурах не выделялись летучие вещества.

С постоянным уменьшением размеров полупроводниковых приборов требования к качеству кварцевых тиглей продолжают повышаться, особенно в части уменьшения микродефектов и контроля содержания кислорода. Были поставлены новые задачи.

Применение специальной подготовки материалов:
В области специальных материалов кварцевые тигли показать уникальную ценность приложения. При выплавке драгоценных металлов, например при очистке металлов платиновой группы, химическая инертность кварцевых тиглей может гарантировать отсутствие загрязнения металлов; при производстве специального стекла, например оптического стекла и лазерного стекла, высокая чистота кварцевых тиглей обеспечивает светопроницаемость стекла; В процессе роста лазерных кристаллов, таких как YAG, сапфир и другие кристаллы, кварцевые тигли могут обеспечить стабильную среду плавления.

Особые требования этих применений к тиглям включают: разработку особых геометрических форм для различных характеристик расплава; разработка специальных покрытий для улучшения характеристик интерфейса; и оптимизация распределения теплового поля в соответствии с требованиями процесса. В некоторых особых случаях также необходимы прозрачные кварцевые тигли для наблюдения за процессом плавления.

Применение научно-исследовательских экспериментов:
В области материаловедения кварцевые тигли являются незаменимыми экспериментальными инструментами. Характеристики лабораторных тиглей: различные характеристики: от нескольких миллилитров до нескольких литров; прекрасный дизайн, некоторые из них оснащены крышками и вентиляционными отверстиями специальной конструкции; строгие требования к чистоте, особенно при использовании для синтеза наноматериалов.

Особая ценность тиглей для научных исследований заключается в том, что: во-первых, они могут соответствовать особым экологическим требованиям при исследовании и разработке новых материалов, таких как сверхвысокий вакуум или специальная атмосфера; во-вторых, они могут выдерживать некоторые экстремальные экспериментальные условия, такие как быстрый рост и падение температуры или сильная коррозионная среда; в-третьих, некоторые исследовательские тигли также оснащены специальными функциями, такими как измерение и наблюдение температуры.

С развитием материаловедения научные исследования кварцевых тиглей развиваются в направлении функционализации и интеллекта, например, разработка композитных тиглей с каталитическими функциями или умных тиглей со встроенными датчиками.

Применение в новых областях:
Помимо традиционных применений, кварцевые тигли также демонстрируют широкие перспективы в области новых технологий. При приготовлении полупроводниковых материалов третьего поколения кварцевые тигли необходимо адаптировать к более высоким температурам выращивания; в процессе спекания материалов положительных электродов литий-ионных аккумуляторов стабильность кварцевых тиглей может улучшить свойства материала; При исследовании и разработке новых фотоэлектрических перовскитных материалов кварцевые тигли обеспечивают идеальную реакционную среду.

Эти новые применения выдвинули новые требования к кварцевым тиглям, включая разработку продуктов с более высокими температурными классами, улучшение стабильности в определенных химических средах и разработку более сложных структурных форм. В будущем, благодаря прорыву в технологии новых материалов, сфера применения кварцевых тиглей будет еще больше расширена.

5. Разница между кварцевым тиглем и керамическим или графитовым тиглем
Преимущество химической стабильности:
Химическая инертность кварцевый тигель превосходен, что в основном связано с его стабильной тетраэдрической кристаллической структурой SiO2. В условиях высокотемпературного плавления кварцевый материал практически не реагирует с расплавами большинства металлов, включая активные металлы, такие как кремний и алюминий. Это свойство особенно важно в производстве полупроводников, поскольку даже загрязнение примесями на уровне миллиардной доли может привести к значительному снижению производительности чипа.

Для сравнения, глиноземные керамические тигли реагируют с некоторыми переходными металлами при высоких температурах, тогда как графитовые тигли неизбежно вводят в расплав примеси углерода. Стоит отметить, что кварцевые тигли особенно устойчивы к неорганическим кислотам и могут противостоять коррозии от большинства сильных кислот, за исключением плавиковой кислоты и горячей фосфорной кислоты. Однако в сильнощелочной среде, особенно в условиях высоких температур, кварц будет постепенно разрушаться, что требует особого внимания при его использовании.

Адаптивность к высокотемпературной среде:
Существенным преимуществом является стабильность кварцевых тиглей в высокотемпературных окислительных атмосферах. В воздушной среде он может стабильно работать длительное время при температуре, близкой к температуре его размягчения, тогда как графитовый тигель в этом состоянии быстро окисляется и теряет свои свойства. Экспериментальные данные показывают, что при тех же условиях срок службы кварцевого тигля может достигать в 5-10 раз срока службы графитового тигля.

Хотя некоторые специальные керамики, такие как диоксид циркония, также могут выдерживать высокие температуры, у них часто возникают проблемы с фазовым переходом, что приводит к снижению термической стабильности. Кварцевый тигель может не только сохранять стабильную форму при высоких температурах, но и его механическая прочность медленно снижается, что делает его особенно подходящим для длительных высокотемпературных процессов. В вакууме производительность кварцевого тигля еще лучше, и летучие загрязнения практически не образуются.

Тепловые характеристики:
Теплофизические свойства кварцевых материалов уникальны. Ее коэффициент теплового расширения составляет всего около 1/10 от коэффициента теплового расширения обычной керамики, что делает ее почти неочевидными изменениями размеров при изменении температуры. Эта особенность дает два важных преимущества: во-первых, во время температурного цикла кварцевый тигель нелегко создать трещины от термического напряжения; во-вторых, лучше термическое согласование с вспомогательным оборудованием. Несмотря на это, по-прежнему необходимо избегать резких изменений температуры, превышающих 300 ℃/мин, чтобы предотвратить повреждение от теплового удара.

Напротив, обычная керамика более склонна к образованию микротрещин во время термических циклов из-за более высокого коэффициента теплового расширения. Хотя графитовые материалы обладают хорошей теплопроводностью, их анизотропные характеристики теплового расширения часто приводят к структурной деформации, влияющей на точность использования.

Гарантия чистоты:
В области применения сверхвысокой чистоты преимущество чистоты кварцевые тигли незаменим. Общее содержание примесей в кварцевом песке высокой чистоты, полученном с помощью современных процессов очистки, можно контролировать на уровне ниже 1 ppm. Этот уровень чистоты имеет решающее значение для роста монокристаллов полупроводников, поскольку любые посторонние примеси могут стать источником дефектов кристалла.

Напротив, даже в керамических тиглях самой высокой чистоты трудно избежать миграции микроэлементов-примесей, в то время как графитовые тигли всегда имеют риск загрязнения углеродом. В реальном производстве кварцевые тигли полупроводникового класса также должны подвергаться специальной обработке поверхности, такой как процессы высокотемпературного обжига и дегазации, чтобы еще больше снизить риск загрязнения поверхности. Этот строгий контроль чистоты является основой обеспечения производительности устройства.

Оптические свойства:
Оптические свойства прозрачных кварцевых тиглей придают им уникальные преимущества в применении. В диапазоне от ультрафиолетового до ближнего инфракрасного диапазон пропускания кварца высокой чистоты превышает 90%, что позволяет оператору напрямую наблюдать за состоянием процесса плавки в режиме реального времени. Эта функция визуализации чрезвычайно важна для разработки процессов и управления ими. Например, при выращивании монокристаллического кремния можно интуитивно наблюдать морфологию границы раздела твердое тело и жидкость.

Напротив, керамические и графитовые тигли полностью непрозрачны и их можно контролировать только косвенными способами. Современное передовое производство также разработало кварцевые тигли со смотровыми окнами для удовлетворения потребностей в наблюдении за особыми процессами. Стоит отметить, что прозрачный кварц при высоких температурах постепенно теряет прозрачность, что вызвано кристаллизацией, но на его основные функции это обычно не влияет.

Характеристики поверхности:
Специально обработанные кварцевый тигель поверхность имеет отличные характеристики. С помощью таких технологий, как плазменное химическое осаждение из паровой фазы, на внутренней поверхности тигля можно сформировать наноразмерное покрытие из нитрида кремния. Это покрытие способно не только эффективно предотвращать прилипание расплава, но и препятствовать растворению кварца в расплаве.

Эксперименты показывают, что оптимизированное покрытие позволяет продлить срок службы тигля более чем на 30%. Напротив, модификация поверхности керамических тиглей более сложна, а графитовые тигли требуют комплексной антиокислительной обработки. Современные технологии обработки поверхности также разработали технологию градиентного переходного слоя, которая значительно повышает прочность связи между покрытием и подложкой, еще больше улучшая характеристики. Эти технологии обработки поверхности являются ключевой гарантией стабильной работы кварцевого тигля в суровых условиях.
