Каковы основные различия между материалами JGS1, JGS2 и JGS3?

На рынке высокопроизводительного стекла Кварцевая стеклянная пластина , благодаря своим превосходным физическим и химическим свойствам, стали важными материалами для высокотехнологичных отраслей, таких как полупроводники, оптика, лазеры и аэрокосмическая промышленность.

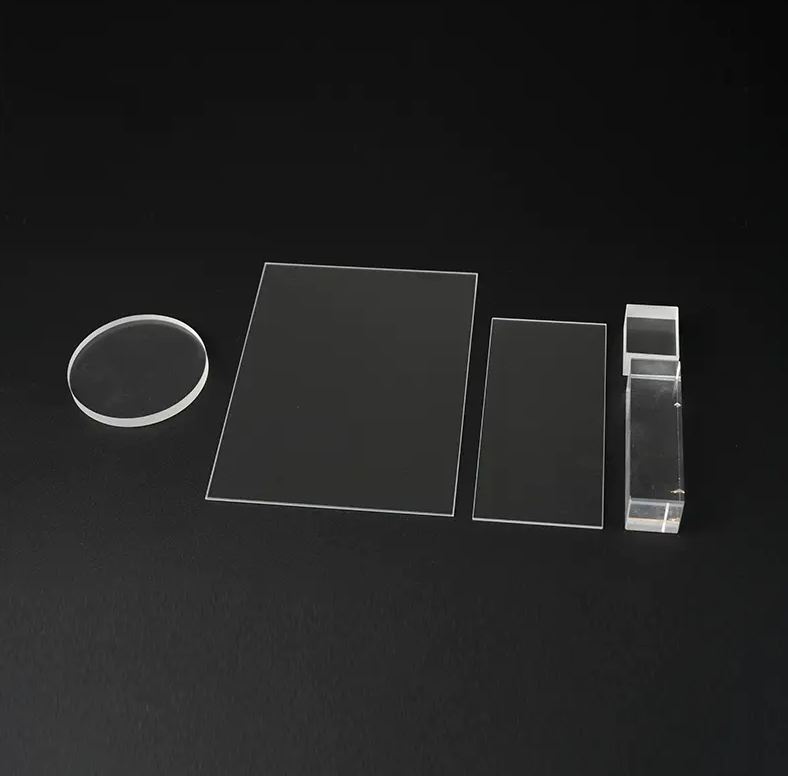

Что такое пластинка из кварцевого стекла?

Пластина из кварцевого стекла — это специальное промышленное техническое стекло, изготовленное из чистого диоксида кремния ($SiO_2$). Он не только имеет чрезвычайно низкий коэффициент теплового расширения и чрезвычайно высокую термостойкость, но также может похвастаться широким спектральным коэффициентом пропускания от ультрафиолета до инфракрасного излучения. В зависимости от оптических характеристик и производственного процесса его обычно подразделяют на три основных класса на международном уровне: JGS1, JGS2 и JGS3.

JGS1: Оптическое кварцевое стекло для дальнего ультрафиолета

JGS1 — кварцевый материал высочайшей чистоты с лучшими оптическими характеристиками, обычно получаемый методом газофазного синтеза (метод пламенного гидролиза).

Основные характеристики: Чрезвычайно высокий коэффициент пропускания в ультрафиолетовом диапазоне (особенно 185–250 нм).

Оптические преимущества: Никаких внутренних пузырей, очень мало бороздок и отсутствие каких-либо металлических примесей.

Приложения: Обычно используется в производстве высокоточных линз, окон из кварцевого стекла, смотровых окон для оборудования для УФ-стерилизации, систем лазерного сканирования и прецизионных оптических инструментов.

JGS2: Ультрафиолетовое оптическое кварцевое стекло

JGS2 является наиболее широко используемым пластинчатым материалом из кварцевого стекла, который обычно плавится из натурального высококачественного кристаллического порошка методом газовой плавки.

Основные характеристики: Отличные характеристики в видимом и ближнем ультрафиолетовом диапазонах, но его коэффициент пропускания в дальнем ультрафиолетовом диапазоне (<200 нм) немного ниже, чем у JGS1.

Преимущество экономической эффективности: По сравнению с JGS1, стоимость его производства более конкурентоспособна, сохраняя при этом превосходную термостойкость и химическую стабильность кварцевого стекла.

Приложения: Широко используется в лабораторных высокотемпературных смотровых стеклах, промышленных смотровых окнах, оборудовании для УФ-отверждения и обычных вакуумных окнах.

JGS3: Инфракрасное оптическое кварцевое стекло

JGS3 также известен как «безгидроксильное кварцевое стекло» и производится методом электроплавки в вакуумной среде.

Основные характеристики: Отличный коэффициент пропускания в инфракрасном диапазоне, его главной особенностью является чрезвычайно низкое содержание гидроксила (-OH) (обычно менее 2 частей на миллион). Это эффективно устраняет пик поглощения в инфракрасном спектре при 2,73 мкм.

Технические характеристики: Поддерживает чрезвычайно высокий коэффициент пропускания в инфракрасном диапазоне 2600–3500 нм.

Применимые сценарии: Это идеальный материал из кварцевого стекла для изготовления инфракрасных термометров, инфракрасных датчиков, окон оптоэлектронных приборов и оборудования для обнаружения теплового излучения.

Сравнение трёх:

1. JGS1: Оптическое кварцевое стекло для дальнего ультрафиолета (синтетический кварц)

JGS1 представляет собой высочайший стандарт оптической чистоты для Кварцевая стеклянная пластина , особенно подходит для применений с чрезвычайно высокими требованиями к коротковолновому ультрафиолетовому излучению.

Производственный процесс: Изготовлен из тетрахлорида кремния высокой чистоты в качестве сырья методом газофазного синтеза методом водородно-кислородного пламенного гидролиза.

Спектральная производительность: Отличные характеристики в дальнем ультрафиолетовом диапазоне с коэффициентом пропускания более 90% на длине волны 185 нм и отсутствием значительных полос поглощения в диапазоне 185–2500 нм.

Ключевые параметры: Высокое содержание гидроксила (-ОН), обычно между 1000-2000 ppm.

Основные приложения: Это основной материал пластин из кварцевого стекла для производства ультрафиолетовых лазеров, прецизионных оптических линз, аналитических спектрометров и полупроводниковых фотошаблонов.

2. JGS2: Ультрафиолетовое оптическое кварцевое стекло (плавленный кварц).

JGS2 в настоящее время является наиболее широко используемой пластиной из кварцевого стекла в промышленности. Сохраняя отличные физические свойства, он обеспечивает чрезвычайно высокую экономическую эффективность.

Производственный процесс: Изготовлен из высококачественного природного кристалла или кварцевого песка высокой чистоты в качестве сырья, расплавленного методом водородно-кислородной пламенной сварки.

Спектральная производительность: Диапазон пропускания составляет 220-2500 нм. Хотя его характеристики в глубоком ультрафиолетовом диапазоне немного уступают JGS1, он имеет превосходную прозрачность в видимом и ближнем инфракрасном диапазонах.

Ключевые параметры: Умеренное содержание гидроксила, обычно контролируемое на уровне 150-200 ppm.

Основные приложения: Широко используется в высокотемпературных смотровых окнах, лабораторной посуде, крышках ламп для ультрафиолетовой отверждения и обычных окнах из кварцевого стекла промышленного класса.

3. JGS3: инфракрасное оптическое кварцевое стекло (электрически плавленый кварц)

JGS3 — это пластина из кварцевого стекла, специально разработанная для инфракрасных технологий. Его величайший технологический прорыв заключается в полном решении проблемы помех, связанных с поглощением инфракрасного излучения.

Производственный процесс: Изготовлен из природного кварцевого песка высокой чистоты, расплавленного при высокой температуре в вакуумной электропечи.

Спектральная производительность: Обладает чрезвычайно высоким коэффициентом пропускания в диапазоне 260–3500 нм. Его наиболее важной особенностью является фактическое отсутствие пиков поглощения вблизи 2,73 мкм, что обеспечивает точную передачу инфракрасных сигналов.

Ключевые параметры: Это материал со сверхнизким содержанием гидроксила, содержание -OH обычно ниже 2 частей на миллион (и может даже достигать <1 частей на миллион).

Основные приложения: Идеально подходит для окон инфракрасных термометров, тепловизионных систем, защитных пластин для источников инфракрасного света и фотоэлектрического оборудования обнаружения.

Как правильно выбрать пластину из кварцевого стекла?

Как профессионал Кварцевая стеклянная пластина производителя, мы рекомендуем при покупке руководствоваться следующими принципами:

Четко определите рабочий диапазон длин волн: Если используется ультрафиолет с длиной волны ниже 200 нм, обязательно выберите JGS1.

Рассмотрим влияние гидроксильных групп: При использовании для инфракрасной спектроскопии или измерения температуры необходимо выбирать JGS3 с низким содержанием гидроксила, чтобы избежать помех от поглощения.

Баланс бюджета и производительности: Для приложений, где не требуются экстремальные спектральные требования, JGS2 является очень экономичным вариантом.

Если у вас есть особые требования к допуску, покрытию или термостойкости пластины из кварцевого стекла, свяжитесь с нами. Мы можем предоставить вам индивидуальные решения по обработке.
